Diversi tipi di rappresentazioni strutturali dei composti organici sono disponibili e ciascuna di esse è utile per mettere in evidenza determinati aspetti spaziali (e non solo). Saperle scrivere e leggere è fondamentale. Inoltre, è importante saper convertire queste rappresentazioni tra loro.

Sicuramente una struttura che vedremo spesso è quella a segmenti, in cui l’orientamento nello spazio dei sostituenti viene indicato usando un cuneo pieno (verso l’osservatore) e un cuneo tratteggiato (lontano dall’osservatore). Questo tipo di rappresentazione però non è adatta per l’analisi conformazionale, nè utile per mostrare gli aspetti stereochimici delle reazioni.

Le proiezioni di Newman sono usate per rappresentare su carta le strutture tridimensionali che derivano dalla rotazione intorno ai legami sigma. Indicazioni su come scriverle sono riportate nel paragrafo 3.11 del Bruice. Le strutture a cavalletto mostrano il legame C-C in modo prospettico. In particolare, stiamo osservando la molecola da un angolo. I legami possono essere eclissati o sfalsati.

A questo punto, vVediamo la relazione esistente tra la proiezione a cavalletto e la proiezione di Newman. Se immaginiamo la proiezione di Newman come una rappresentazione 2D della struttura a cavalletto, che invece ci mostra il legame C-C da un certo angolo, il passaggio dall’una all’altra dovrebbe essere immediato.

Per passare dalla proiezione a cavalletto a quella di Newman, immaginiamo di proiettare i legami (e gli atomi) sul foglio; per fare il contrario, immaginiamo di estendere la proiezione di Newman fuori dal foglio.

ESEMPIO:

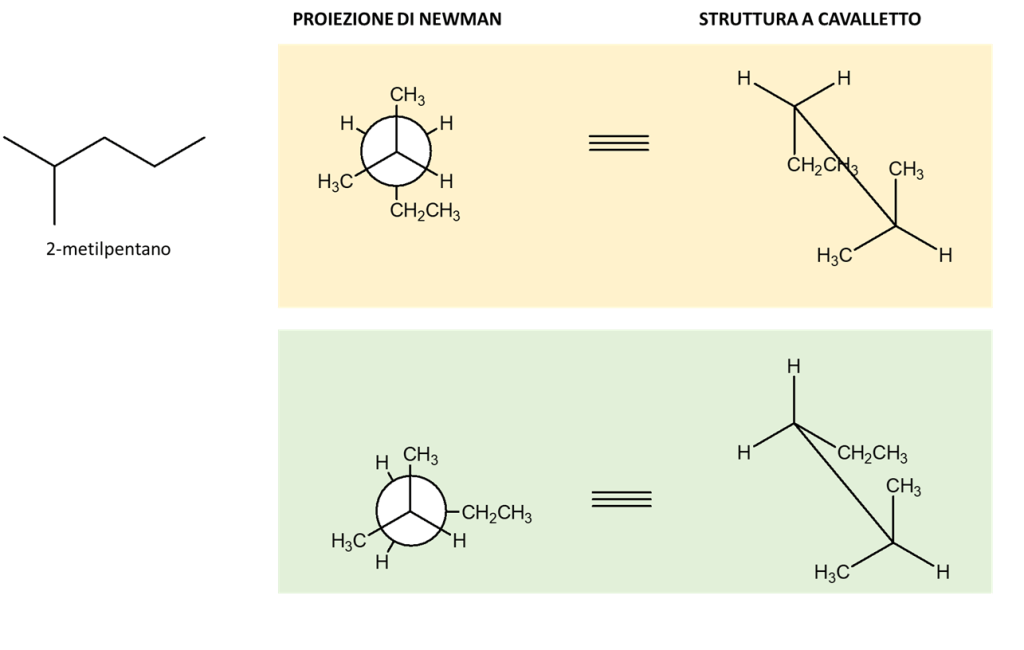

Nella figura in basso sono riportate la proiezione di Newman e la struttura a cavalletto corrispondenti di una delle conformazioni sfalsate (riquadro giallo) ed eclissate (riquadro verde) del 2-metilpentano, secondo il legame C2-C3.

Una nota a parte è essenziale per le rappresentazioni del cicloesano, che sono ampiamente trattate sul libro. Nel paragrafo 3.13 vedrete come disegnare i conformeri a sedia e come effettuare la conversione d’anello. A pagina 133 sono disponibili invece informazioni su come disegnare la proiezione di Newman del cicloesano.

*In questo post di fa spesso riferimento al libro: in questo caso ci riferiamo all’ultima edizione del Bruice. Chi ha un libro diverso, potrà avvalersi dell’aiuto dell’indice analitico
